余热回收设备换热效率衰减快？避开这几个选型与维护误区

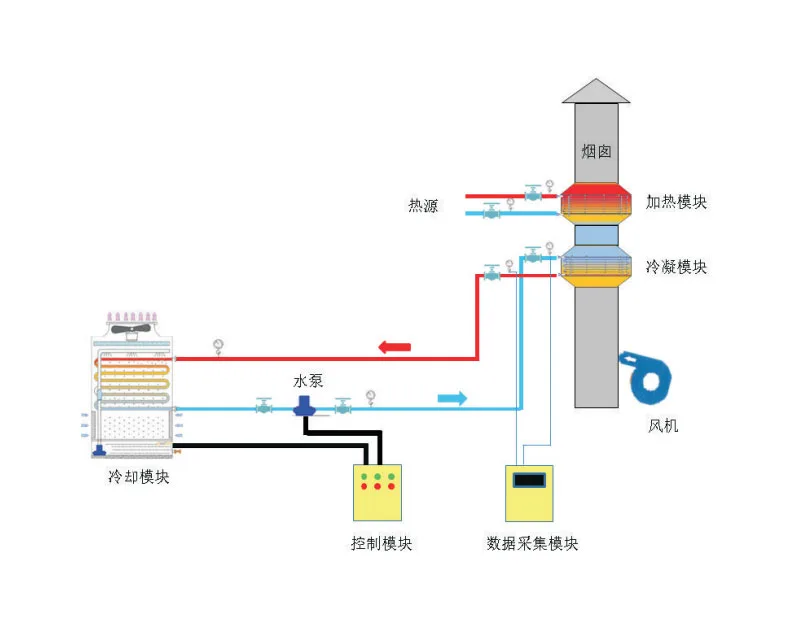

余热回收设备在实际运行中，换热效率衰减和管束堵塞是现场普遍头疼的问题。不少项目刚投产时排烟温度数据漂亮，运行不到半年，热回收量断崖式下跌，系统风阻增加导致风机能耗飙升，整体投资回报周期被大幅拉长。这种现象在连续生产的化工与建材行业的余热回收系统中尤为常见。

不少工厂都踩过的几个问题

部分采购在前期选型时，只盯着初始换热面积和整体重量，忽略了烟气成分对材质的隐性影响。到了维护阶段，错误操作更是屡见不鲜。车间工人为了赶进度，直接用高压水枪近距离冲洗翅片管。这种暴力清洗会导致铝翅片大面积倒伏，原本设计的扰流结构被破坏，风阻成倍增加，实际有效换热面积大幅缩减。还有部分企业为了控制初期预算，在含硫烟气工况下盲目选用普通碳钢设备，埋下隐患。

到底是什么因素在影响设备寿命

核心诱因在于酸露点计算偏差与烟气流速设计不当。当排烟温度低于烟气中硫酸蒸汽的凝结温度（通常在 110℃-140℃区间，具体取决于燃料硫分）时，管壁表面会析出酸性冷凝液。普通碳钢在这种环境下，几个月内就会出现点蚀穿孔。另一方面，如果烟气流速设计低于 8m/s，粉尘极易在管束间沉积板结，形成致密的热阻层。管壁热阻每增加 1 毫米，综合换热效率就会下降 5% 以上，直接导致余热回收设备排烟温度超标。

现场应用需要留意的地方

针对这些诱因，可落地的处理办法需要贯穿选型与运维全过程。选型阶段，必须要求厂家提供详细的酸露点核算报告。针对含硫或高粉尘烟气，换热管需采用 ND 钢、316L 不锈钢或表面喷涂氟塑料防腐涂层。日常运维中，需建立标准化的吹灰与清洗制度。

1. 每班定时记录进出口压差，当压差超过初始设计值 20% 时，必须启动声波或蒸汽吹灰程序。
2. 对于顽固积灰，采用压缩空气脉冲吹灰，进气压力严格控制在 0.4-0.6MPa 之间，避免压力过大击穿管壁。
3. 水洗清灰时，严禁在设备高温状态下直接用水骤冷冲洗，管壁内外温差超过 80℃ 产生的热应力极易导致管板焊缝开裂。

这类处理方案主要适配锅炉排烟、工业窑炉尾气以及化工反应釜排气等中低温余热回收场景。选择合适的余热回收设备，对于含有焦油或高粘性粉尘的特殊工况，还需在前端增设预除尘或降温塔，避免粘性物质直接糊死换热翅片，缩短清理周期。

除了硬件选型，操作人员的规范意识同样关键。很多设备损坏并非设计缺陷，而是违规操作所致。建立设备运行台账，记录每次吹灰时间与压差变化，能为后续的预防性维护提供数据支撑。

如果对材质防腐性能与具体检测指标感兴趣，可以再看看我们另一篇关于余热回收设备换热管材质对比的内容。
