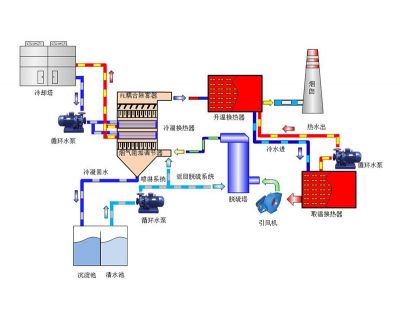

烟气消白项目里，最容易出现的不是“没做”，而是做完以后白雾还在、压降也上来了。有些现场刚投运时观感还行，一到冬季或负荷波动，烟囱出口又出现明显白烟，运维人员只能反复调参数。 现场普遍头疼的问题 在锅炉、焚烧线、脱硫塔后段或者窑炉尾气排放口，采购方真正头疼的往往不是设备买没买，而是几件很具体的事： 白雾时轻时重，晴天看着正常，低温高湿天气又变得明显。 消白装置投运后，系统阻力增加，引风机电流上去了，能耗跟着涨。 换热面、除雾器或烟道内壁出现积液、结垢，清理周期比预想短。 原有脱硫、脱硝、除尘工况被扰动，环保参数没超标，但运行稳定性变差。 这类问题一旦出现在连续生产线上，检修窗口很紧，处理成本会明显高于前期选型阶段。 背后的真实诱因 很多项目把烟气消白理解成“把烟气加热一下”或者“把白雾吹散”，这其实是常见误判。白雾的本质，通常是排烟与外界空气混合后，水分达到饱和并冷凝成细小液滴。也就是说，决定白雾是否明显的，不只是温度，还包括含湿量、排烟温度、环境温湿度、烟气流速和排放高度。 如果只盯着出口温度，忽略了脱硫后烟气接近饱和的状态，就容易出现两个后果：一是升温幅度不够，白雾只是变淡；二是升温过度，能耗抬升，设备长期在偏高负荷下运行。还有些现场没有复核原有除雾器效率，液滴夹带没有被先降下来，后面再加消白装置，效果自然打折扣。 落地时可以参考的处理思路 烟气消白不是单点设备，更像一段“烟气状态再调整”。比较稳妥的做法，是先做工况核查，再决定技术路线。常见路径包括升温降湿、冷凝减湿、换热回收、混合稀释或组合方式，具体要看现场烟温、水量、场地和运行费用承受度。 先测三组基础数据：入口烟温、出口烟温、环境温湿度，连续记录不少于一个班次。 核对脱硫塔出口液滴夹带情况，若除雾效率不足，优先处理前段，而不是直接上后段消白。 若采用升温路线，不能只看设定温度，要结合排烟含湿量判断是否需要配合降湿。 若采用冷凝路线，要提前评估冷凝水收集、防腐和清洗条件，避免后期积液问题。 改造前核算引风机余量，防止新增阻力造成系统憋风。 在多个项目现场对比下来，前期把烟气参数和原有系统边界摸清楚，比盲目增加设备更关键。结合过往项目落地经历，选型时把“白雾观感、系统阻力、运行能耗、维护周期”放在一起看，通常比只盯一次性投入更稳。 适用场景与现场要留意的点 烟气消白常见于燃煤锅炉、生物质锅炉、垃圾焚烧、污泥干化、陶瓷窑炉、化工尾气等排放口。不同场景差异很大，不能简单套用同一套参数。比如高湿烟气更关注减湿和除雾，低负荷工况更关注温度波动，北方冬季则要重点看低温环境下的白雾持续时间。 现场实施时，有几处容易被忽略： 烟道保温不到位，会导致局部降温，白雾在排放口附近重新变得明显。 采样口和观察位置不统一，容易造成“看起来没消白”的误判。 换热设备如果长期接触酸性冷凝水，防腐和排水坡度要提前设计。 冬季运行前，应提前检查伴热、疏水和仪表取样管路，避免低温工况下数据失真。 后续使用过程中，也要持续留意排烟温度、压降和除雾器冲洗周期的变化，避免白雾问题被短期掩盖后再次反复。

不少印染厂在实际运行废气余热回收利用系统时，都遇到过换热器频繁结露堵塞、热回收效率断崖式下降的情况。废气温度一旦低于露点，冷凝水混合粉尘就会糊死换热通道，导致系统阻力剧增。要避开这些现场常见坑点，得先理清不同设备底层的物理差异与运行逻辑。市面上常见的几类有什么不同目前主流的余热回收利用设备，按换热介质主要分为气气换热与气水换热两大类。气气换热多采用板式或管式结构，废气与新鲜空气在换热芯体两侧进行热量交换，全程不改变介质相态。气水换热则多采用热管或列管式，利用废气热量将管内的水加热至沸腾产生蒸汽。两者核心差别在于热阻控制与相变潜热的利用方式。我们在多个项目现场调试时发现，严格把控换热芯体的生产与拼装环节，能大幅减少因热胀冷缩导致的密封失效与生产波动，保障热能回收的长期稳定性。哪些指标才是真正需要关注的评估设备不能只盯标称换热面积，几个隐藏参数直接决定系统的实际寿命与能耗表现。酸露点与壁面温度控制：若废气含硫或水分较高，换热管壁面温度必须严格控制在酸露点以上5℃至10℃。低于这个区间，冷凝酸液会快速腐蚀穿孔，导致介质串漏。针对此类工况，换热管材需升级至ND钢或防腐涂层材质。系统压降与风阻：余热回收设备串联在主烟道中，若流道设计不合理导致烟气侧压降超过800Pa，会直接影响前端主风机的抽力，导致生产线负压失衡，甚至引发环保排放超标。清灰与排污结构：含尘废气工况必须预留脉冲吹灰或在线水洗接口。实测数据显示，一旦换热表面积灰厚度超过3毫米，整体换热效率就会折损过半。怎么根据自己的生产线来选具体的工况条件决定了设备的最终去向。对于定型机、焙烧炉这类排气温度稳定在200℃以上且连续运行的工况，优先选择气水换热系统。其产生的低压蒸汽可直接回用于生产水槽加热或物料烘干，热能品位利用率高。而对于RTO（蓄热式热氧化炉）前端或含尘量较大、温度波动剧烈的窑炉尾气，气气换热预热助燃空气是更稳妥的方案。预热后的空气进入燃烧器，能直接降低天然气消耗量。同时，这类工况选型必须考虑后期在线清理的便利性，避免停机清灰影响产能。现场安装与调试的避坑指南设备进场安装不等于万事大吉。在管道对接时，必须按规范预留热膨胀补偿节。废气温度从常温升至200℃时，碳钢管道的线性膨胀量不可忽视，硬性连接极易拉裂焊缝。此外，旁通阀的联动逻辑必须与主风机硬件锁定。一旦余热系统突发故障，旁通阀需在3秒内全开，确保主生产线不因背压过高而被迫停机。日常巡检中，需定期记录进出口压差，压差异常升高往往是内部积灰或结露的前兆。实际选型没有绝对标准答案，还是要结合自身工况综合判断。

多数人挑选这类换热器时只盯着换热面积和初始采购价，却忽略了烟气中氟离子与氯离子浓度比例对基材选择的决定性影响。 氟氯离子浓度达到多少必须升级防腐等级？ 当烟气冷凝液中氟离子浓度超过500ppm，或氯离子浓度突破1000ppm时，常规316L不锈钢已无法满足长期运行需求。此时需将换热管基材升级为2205双相不锈钢或钛管，并在管板部位增加聚四氟乙烯（PTFE）防腐涂层。取样检测时，必须采用离子色谱法，避免使用滴定法导致误差，且取样点应设置在脱硫塔入口烟道直管段，避开涡流区。 怎么判断指标是否匹配自己的工况 不能仅看设计温度。需核算烟气露点温度与壁面温度的差值。若壁面温度低于酸露点超过15℃，冷凝酸液会大量析出。此时换热系数需预留20%的余量，以补偿管壁结垢导致的热阻增加。同时，烟气流速应控制在8-12m/s之间，流速过低易积灰，过高则会加剧冲刷腐蚀。对于碳钢基材，腐蚀裕量通常需预留2-3mm；若采用双相不锈钢，腐蚀裕量可降至1mm。设计时需明确标注管板与换热管胀接处的防腐处理工艺，这是最易发生缝隙腐蚀的薄弱环节。 不同防腐涂层之间到底该怎么选 玻璃鳞片胶泥：耐温上限通常在150℃左右，适合中低温烟道，成本相对较低，但抗热震性一般。 PTFE喷涂：耐温可达260℃，且表面能极低，不易附着飞灰，适合高湿及强酸环境，附着力要求高。 若烟气含湿量大于15%，且伴有酸性气体凝结，优先选择PTFE涂层。 运行中换热效率下降，是结垢还是腐蚀？ 需通过压降和温度双重判断。若管程压降升高且进出口温差缩小，多为飞灰与冷凝酸液混合形成的硬垢。若壳程出现泄漏且循环介质pH值异常降低，则大概率是管壁腐蚀穿孔。 出现管程堵塞或压降异常该怎么处理 严禁盲目使用高压水枪反冲洗。高浓度氟氯环境下的垢体多含氟化钙或氯化物结晶，硬度极高。正确操作是先排空积液，通入低压蒸汽软化15分钟，再用专用化学清洗剂循环清洗。清洗剂浓度需控制在3%-5%，并添加缓蚀剂，清洗时间不超过4小时。清洗结束后，必须用5%的碳酸钠溶液进行中和冲洗，直至排出液pH值稳定在7-8之间，最后用压缩空气吹干，防止残留水分引发二次腐蚀。 防腐层局部破损后如何现场修补？ 停机后需对破损区域进行喷砂除锈，达到Sa2.5级标准。修补时环境温度需高于5℃且相对湿度低于80%，分两次刮涂防腐胶泥，每次厚度不超过1.5mm，层间需打磨粗糙，整体固化时间不少于24小时。修补完成后，需使用电火花检测仪进行针孔测试，检测电压设定为5000V，确保涂层无漏点。 不同工况下的烟气成分波动较大，单一防腐方案很难一劳永逸，也欢迎同行交流实际运行中的材质衰减数据。

在浙江省余热回收项目的印染定型机或化工反应釜工况下，直接套用通用图纸选型设备，往往会忽略烟气露点温度和粉尘特性的差异。很多采购在前期只看总换热量，没去核实烟气侧的实际成分和温度波动区间。这种凭经验拍脑袋的做法，是现场最容易踩的坑。 选错之后可能面临的麻烦 忽视这些细节，设备运行不到半年就会出现严重腐蚀或堵灰。以定型机废气为例，如果烟气温度低于露点且未做防腐处理，管壳式换热器的碳钢换热管会迅速穿孔泄漏。更麻烦的是，高黏性粉尘附着在翅片上，系统风阻从设计的300Pa飙升到800Pa以上，引风机负荷过载，直接导致生产线排烟不畅，车间温度超标，甚至迫使主机降负荷运行，最终影响成品布面的定型质量。 现场调试与改造的实操建议 针对这种复杂工况，正确的做法是分段控制与材质升级。对于含尘量大、温度在200℃以上的烟气，优先选择热管式余热回收。因为单根热管损坏不影响整体运行，且可以通过调整热管倾角（通常设定在15°到30°之间）来控制冷凝段的温度，避开酸露点。如果是相对干净的烟气，采用管壳式时，入口流速必须严格控制在8到12m/s，流速过低会导致积灰，过高则磨损加剧。在浙江省余热回收项目的现场改造中，通常会在换热器前端加装旋风除尘或沉降室，并在换热管表面喷涂防腐耐磨涂层。如果你的生产线条件比较特殊，指标方面可以进一步沟通适配。 管壳式与热管式怎么选 对比维度管壳式余热回收热管式余热回收 适用烟气温度200℃-300℃150℃-250℃ 抗堵灰能力较弱，需定期吹灰较强，单根可换 防腐设计需整体防腐涂层可单独更换防腐热管 系统风阻较高，约400-600Pa较低，约200-300Pa 选型的核心在于匹配实际工况，而不是盲目追求高参数。如果你的工况比较特殊，可以结合实际工况再做进一步评估。

不少沥青拌合站在环保改造时，以为直接加装脱白设备就能解决冒白烟问题，结果运行没几个月换热器就堵死了。排烟口冒白烟的本质是水蒸气冷凝，但沥青烟气成分复杂，脱白系统的设计和现场操作直接决定了设备寿命。这类产品实际使用中最常被问到什么前端预处理不到位是堵死设备的头号原因。白烟虽然主要是水汽，但沥青烟气里夹带大量焦油和微细粉尘。如果不做前端深度除油除尘，直接让烟气进脱白系统，降温时冷凝下来的焦油会迅速糊死换热翅片。通常要求进入脱白系统前的烟气含尘量降至 10mg/m³ 以下，且需配备专用的除焦油装置。关于换热温差的控制，降温段需将烟气温度降至露点以下，实操中通常控制在 45℃-50℃ 区间，让水汽充分析出；升温段则需利用热源将烟气重新加热至 70℃-80℃ 以上排放，利用烟囱的抬升能力扩散残余水汽。采购时最容易被追问的几个点材质防腐是选型核心。接触冷凝水和低温烟气的换热器管束，常规碳钢无法胜任。目前业内多采用 2205 双相不锈钢，或者导热性能稍好但防腐极佳的氟塑料材质。如果你的生产线条件比较特殊，指标方面可以进一步沟通适配。冷凝水的去向也是环保检查的重点。脱白过程产生的冷凝水含有酚类、苯并芘和焦油，严禁直排。这部分水必须引入厂区污水处理站，经过隔油、气浮和生化处理，水质检测达标后方可排放或回用于喷淋。现场运行中遇到异常怎么排查设备运行中，系统压降是判断工况健康度的直观指标。正常运行时，压降通常维持在 300-500Pa。如果压降表显示超过 800Pa，说明换热器翅片大概率被焦油或粉尘堵塞，风机负荷会显著增加。异常现象可能原因现场排查与处理步骤系统压降骤增换热翅片焦油堵塞1. 检查前端除尘器压差；2. 启动在线热水冲洗程序；3. 若无效则停机高压水枪疏通。排烟温度不达标升温段热源不足或结垢1. 检查蒸汽或导热油入口温度；2. 清理升温段换热器外壁积灰。冷凝水排放不畅水封槽或排水管堵塞1. 清理水封槽内焦油沉淀；2. 疏通冷凝水排放管线。日常维护不能完全依赖停机清理。建议每运行 15-20 天安排一次在线热水冲洗或蒸汽吹扫，保持翅片表面清洁。停机深度清理时，需先排空系统冷凝水，再用高压水枪逐根疏通列管，注意水压控制在 10-15MPa，避免损伤氟塑料管束。如果你的工况比较特殊，可以结合实际工况再做进一步评估。

余热回收设备在实际运行中，换热效率衰减和管束堵塞是现场普遍头疼的问题。不少项目刚投产时排烟温度数据漂亮，运行不到半年，热回收量断崖式下跌，系统风阻增加导致风机能耗飙升，整体投资回报周期被大幅拉长。这种现象在连续生产的化工与建材行业的余热回收系统中尤为常见。 不少工厂都踩过的几个问题 部分采购在前期选型时，只盯着初始换热面积和整体重量，忽略了烟气成分对材质的隐性影响。到了维护阶段，错误操作更是屡见不鲜。车间工人为了赶进度，直接用高压水枪近距离冲洗翅片管。这种暴力清洗会导致铝翅片大面积倒伏，原本设计的扰流结构被破坏，风阻成倍增加，实际有效换热面积大幅缩减。还有部分企业为了控制初期预算，在含硫烟气工况下盲目选用普通碳钢设备，埋下隐患。 到底是什么因素在影响设备寿命 核心诱因在于酸露点计算偏差与烟气流速设计不当。当排烟温度低于烟气中硫酸蒸汽的凝结温度（通常在 110℃-140℃区间，具体取决于燃料硫分）时，管壁表面会析出酸性冷凝液。普通碳钢在这种环境下，几个月内就会出现点蚀穿孔。另一方面，如果烟气流速设计低于 8m/s，粉尘极易在管束间沉积板结，形成致密的热阻层。管壁热阻每增加 1 毫米，综合换热效率就会下降 5% 以上，直接导致余热回收设备排烟温度超标。 现场应用需要留意的地方 针对这些诱因，可落地的处理办法需要贯穿选型与运维全过程。选型阶段，必须要求厂家提供详细的酸露点核算报告。针对含硫或高粉尘烟气，换热管需采用 ND 钢、316L 不锈钢或表面喷涂氟塑料防腐涂层。日常运维中，需建立标准化的吹灰与清洗制度。 每班定时记录进出口压差，当压差超过初始设计值 20% 时，必须启动声波或蒸汽吹灰程序。对于顽固积灰，采用压缩空气脉冲吹灰，进气压力严格控制在 0.4-0.6MPa 之间，避免压力过大击穿管壁。水洗清灰时，严禁在设备高温状态下直接用水骤冷冲洗，管壁内外温差超过 80℃ 产生的热应力极易导致管板焊缝开裂。 这类处理方案主要适配锅炉排烟、工业窑炉尾气以及化工反应釜排气等中低温余热回收场景。选择合适的余热回收设备，对于含有焦油或高粘性粉尘的特殊工况，还需在前端增设预除尘或降温塔，避免粘性物质直接糊死换热翅片，缩短清理周期。 除了硬件选型，操作人员的规范意识同样关键。很多设备损坏并非设计缺陷，而是违规操作所致。建立设备运行台账，记录每次吹灰时间与压差变化，能为后续的预防性维护提供数据支撑。 如果对材质防腐性能与具体检测指标感兴趣，可以再看看我们另一篇关于余热回收设备换热管材质对比的内容。
