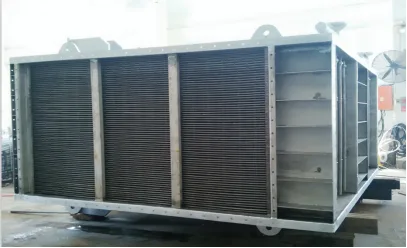

耐氟氯烟气腐蚀换热器选型时，氟离子和氯离子浓度指标怎么看？

多数人挑选这类换热器时只盯着换热面积和初始采购价，却忽略了烟气中氟离子与氯离子浓度比例对基材选择的决定性影响。

氟氯离子浓度达到多少必须升级防腐等级？

当烟气冷凝液中氟离子浓度超过500ppm，或氯离子浓度突破1000ppm时，常规316L不锈钢已无法满足长期运行需求。此时需将换热管基材升级为2205双相不锈钢或钛管，并在管板部位增加聚四氟乙烯（PTFE）防腐涂层。取样检测时，必须采用离子色谱法，避免使用滴定法导致误差，且取样点应设置在脱硫塔入口烟道直管段，避开涡流区。

怎么判断指标是否匹配自己的工况

不能仅看设计温度。需核算烟气露点温度与壁面温度的差值。若壁面温度低于酸露点超过15℃，冷凝酸液会大量析出。此时换热系数需预留20%的余量，以补偿管壁结垢导致的热阻增加。同时，烟气流速应控制在8-12m/s之间，流速过低易积灰，过高则会加剧冲刷腐蚀。对于碳钢基材，腐蚀裕量通常需预留2-3mm；若采用双相不锈钢，腐蚀裕量可降至1mm。设计时需明确标注管板与换热管胀接处的防腐处理工艺，这是最易发生缝隙腐蚀的薄弱环节。

不同防腐涂层之间到底该怎么选

1. 玻璃鳞片胶泥：耐温上限通常在150℃左右，适合中低温烟道，成本相对较低，但抗热震性一般。
2. PTFE喷涂：耐温可达260℃，且表面能极低，不易附着飞灰，适合高湿及强酸环境，附着力要求高。

若烟气含湿量大于15%，且伴有酸性气体凝结，优先选择PTFE涂层。

运行中换热效率下降，是结垢还是腐蚀？

需通过压降和温度双重判断。若管程压降升高且进出口温差缩小，多为飞灰与冷凝酸液混合形成的硬垢。若壳程出现泄漏且循环介质pH值异常降低，则大概率是管壁腐蚀穿孔。

出现管程堵塞或压降异常该怎么处理

严禁盲目使用高压水枪反冲洗。高浓度氟氯环境下的垢体多含氟化钙或氯化物结晶，硬度极高。正确操作是先排空积液，通入低压蒸汽软化15分钟，再用专用化学清洗剂循环清洗。清洗剂浓度需控制在3%-5%，并添加缓蚀剂，清洗时间不超过4小时。清洗结束后，必须用5%的碳酸钠溶液进行中和冲洗，直至排出液pH值稳定在7-8之间，最后用压缩空气吹干，防止残留水分引发二次腐蚀。

防腐层局部破损后如何现场修补？

停机后需对破损区域进行喷砂除锈，达到Sa2.5级标准。修补时环境温度需高于5℃且相对湿度低于80%，分两次刮涂防腐胶泥，每次厚度不超过1.5mm，层间需打磨粗糙，整体固化时间不少于24小时。修补完成后，需使用电火花检测仪进行针孔测试，检测电压设定为5000V，确保涂层无漏点。

不同工况下的烟气成分波动较大，单一防腐方案很难一劳永逸，也欢迎同行交流实际运行中的材质衰减数据。
