烟气脱白方案

来源:杭州新蓝— 余热回收 发布日期:2023.01.31

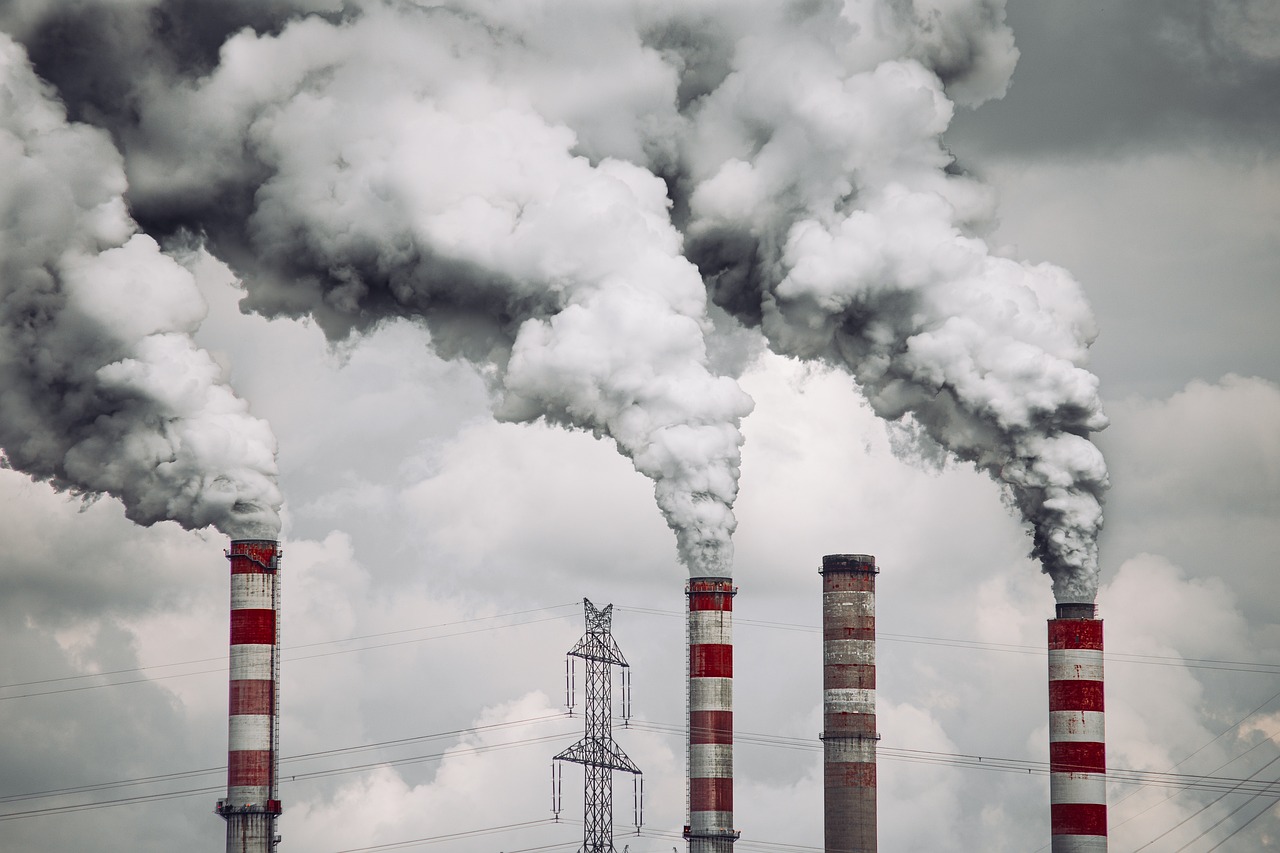

饱和湿烟气从烟囱排出,与低温环境空气混合冷却。水蒸气过饱和凝结,折射光线,散射使烟羽呈现白色或灰色的“湿烟羽”(俗称“大白烟”)。一般来说,烟气从烟囱排到大气的过程中,温度逐渐降低。同时,烟气中的一些气态水与污染物凝结,形成雾状水蒸气。在天空光照和观察角度的变化下,形成白色烟羽。

目前我国绝大多数钢铁绝大多数.焦化.化工行业的烟气大多在排放前喷洒或湿脱硫,温度降至45℃-55℃,此时的烟气通常是饱和湿烟气,烟气中含有大量的水蒸气,水蒸气中含有较多的溶解盐.SO3.凝胶粉尘.微尘等。

烟气脱白方案

一.影响湿烟羽的环境因素主要有三个:

1.随着环境温度的降低,湿烟羽长度急剧增加;

2.当环境相对湿度较高时,湿烟羽长度急剧增加;

3.环境风速越高,湿烟羽长度越大。

二.那为什么要治理湿烟羽呢?

远远望去,湿烟羽和白云差不多。为什么要清理?主要原因是湿烟羽形成后携带一定的可溶性盐.可凝结颗粒物等污染物对环境有一定影响。对于烟气的美白,不仅仅是去除烟气的白色,而是通过一定的设备和技术,烟气中的硫化物、氮氧化物、烟尘颗粒、消除气溶胶和其他污染环境的东西。

湿烟羽形成的原因已经找到,需要治理的目的也有,那么就有了湿烟羽的治理方法。

湿烟羽的消除可以通过降低烟气的相对湿度或提高烟气的排放温度来解决。其原理是避免冷却过程中水蒸气的冷凝,避免湿烟羽的产生。目前,主要有以下方法:

1.MGGH/WGGH:采用脱硫系统前高温原烟气加热后端饱和净烟气,如非旋转MGGH;

2.空气加热法:采用一次风加热法:采用一次风加热法.二次风或热空气直接混合加热饱和净烟气;

3.烟气冷却再加热:即冷凝再加热法。先冷凝饱和净烟气中的部分水蒸气再加热;

4.吸收方法:先用脱水剂吸收饱和净烟气中的部分水蒸气,再加热。

湿烟羽在治理中,其工艺可细分为间接加热.混合加热.喷淋冷凝.冷凝换热器.两段换热器.浆液冷却器和冷凝提水+净烟气换热器等。但从技术路线上往往分为烟气加热.烟气冷凝.冷凝再热等。不同的工艺。.技术不同,湿烟羽的消除效果也不同,其效果对比如下:

1.间接加热效果:冬季或低温不能消除湿烟羽,如果环境温度超过15摄氏度,基本消除湿烟羽;

2.混合加热效果:冬季或气温低时不能消除湿烟羽毛

3.喷雾冷凝效果:主要用于烟气余热回收,采用热泵冷却技术,热网水加热回收热量。目前,降幅有限,不能完全消除湿烟羽毛。

4.冷凝换热器效果:主要用于收水.节水,实际使用不能完全消除湿烟羽。

5.两段换热器和冷凝提水+净烟气换热器的效果是一样的:在非极端气候条件下,能消除湿烟羽。

6.浆液冷却器效果:需要长期运行才能确认效果。

从以上湿烟羽消除工艺效果的比较来看,湿烟羽不能完全消除。现在技术发展迅速,技术创新迅速。在原有技术中,这个目标可以通过安装热管换热器来实现。

1.SPC浆液冷却法

利用不同温度下饱和净烟气的原理,通过低温循环水和饱和净烟气直接充分接触热交换,降低烟气温度,使烟气中的部分水蒸气冷凝沉淀。SPC浆液冷却法的缺点是冷凝水不能回收.循环冷却水的用量比较大。

2.冷凝提水法

冷凝提水法是通过冷凝提水塔用于烟气冷凝消白,达到烟气消白的目的。缺点是施工难度稍大,循环冷却水量大。

3.两段式换热法

该方法是将热管换热器放置在烟囱与净烟气冷却器之间;将热管热回收装置放置在净烟气冷却器与空气预热器之间;两段式换热法的缺点是需要改造净烟道,施工难度大,循环冷却水消耗大。

4.循环浆液冷却法

浆液的流动主要通过循环泵来完成。浆液循环泵的工作原理是利用叶轮高速旋转时产生的离心力使流体获得能量,即流体通过叶轮后,提高压力能量和动能,从而输送到高处或远处。
循环浆液冷却法的缺点是对循环泵进行改造,同样也是循环冷却水的用量比较大。

5.MGGH法

MGGH该技术以水为介质,吸收脱硫塔前的烟气热量,加热烟囱入口的烟气,可有效提高烟气温度,提高烟气扩散能力,消除液滴。MGGH法律的缺点是不能满足场地的要求,需要对净烟道进行改造,加热器换热需要大量的热水。

三.烟气除尘热回收工艺

在工厂运行过程中,会产生大量的烟尘,不仅会对环境产生一定的影响,还会危害人们的健康。对于烟气除尘,主要通过过滤除尘。陶瓷过滤管除尘是一种常用的除尘工艺。

工业陶瓷的材料是氧化铝.氧化硅具有耐高温性.刚性不需要框架.高孔隙率.抗热震.不易与化学物质发生反应,在工作过程中,可通过陶瓷内部结构阻挡粉尘,达到过滤效果。陶瓷过滤管直接安装在配套的集尘器组件中,产品可在高温环境下工作。坚硬的结构可以保证长期使用下的稳定性能。
